Arrumando o piano - algumas sugestões
Em breve estaremos disponibilizando todo o trabalho da criação do piano de madeira e mais algumas surpresas....
Sobre os projetos finais das turmas de Robótica Educacional estamos socializando alguns pontos que os professores estejam atentos!
 |
| Parte de baixo do piano que foi todo refeito. O fios foram todos colados com cola quente para que não houvesse a possibilidade de soltar após fecharmos o piano. |
 |
| Encaixe no Arduino Observem que ao invés de um monte de fios soltos, que ao esbarrar facilmente desconectava do Arduino. Todos os fios passavam pelo cabo de rede azul que envolvia os fios. Assim facilita a ligação. |
 |
| Encaixe no Arduino |
 |
| Todos os fios positivos de cada tecla foi agrupados em apenas 1 ligado no 5 Volts do Arduino |
 |
| Parte de baixo finalizada |
 |
| Camada de papelão grossa para evitar contato |
 |

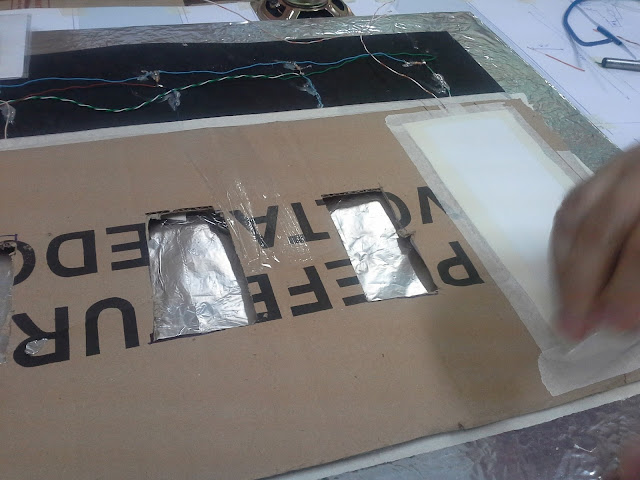

| Diminuição do espaço do papel alumínio com papelão para evitar contato direto Compare com foto anterior |
Diminuição do espaço do papel alumínio com papelão para evitar contato direto Compare com foto anterior. As teclas de cima ficaram com os fios negativos. Cada tecla acrescentada era testada.
Diminuição do espaço do papel alumínio com papelão para evitar contato direto Compare com foto anterior. As teclas de cima ficaram com os fios negativos. Cada tecla acrescentada era testada.
 |
Diminuição do espaço do papel alumínio com papelão para evitar contato direto Compare com foto anterior. As teclas de cima ficaram com os fios negativos. Cada tecla acrescentada era testada.
Diminuição do espaço do papel alumínio com papelão para evitar contato direto Compare com foto anterior. As teclas de cima ficaram com os fios negativos. Cada tecla acrescentada era testada.
Diminuição do espaço do papel alumínio com papelão para evitar contato direto Compare com foto anterior. As teclas de cima ficaram com os fios negativos. Cada tecla acrescentada era testada. Depois só tínhamos um fio com todos os negativos juntos, ligados ao GND do Arduino.
Vale ressaltar que ligar na protobord é fácil..... Transformar em um projeto real é muito mais difícil e precisa de organização, capricho, cuidado e determinação!!!
Parabéns a todos que conseguiram realizar seus projetos!!!
